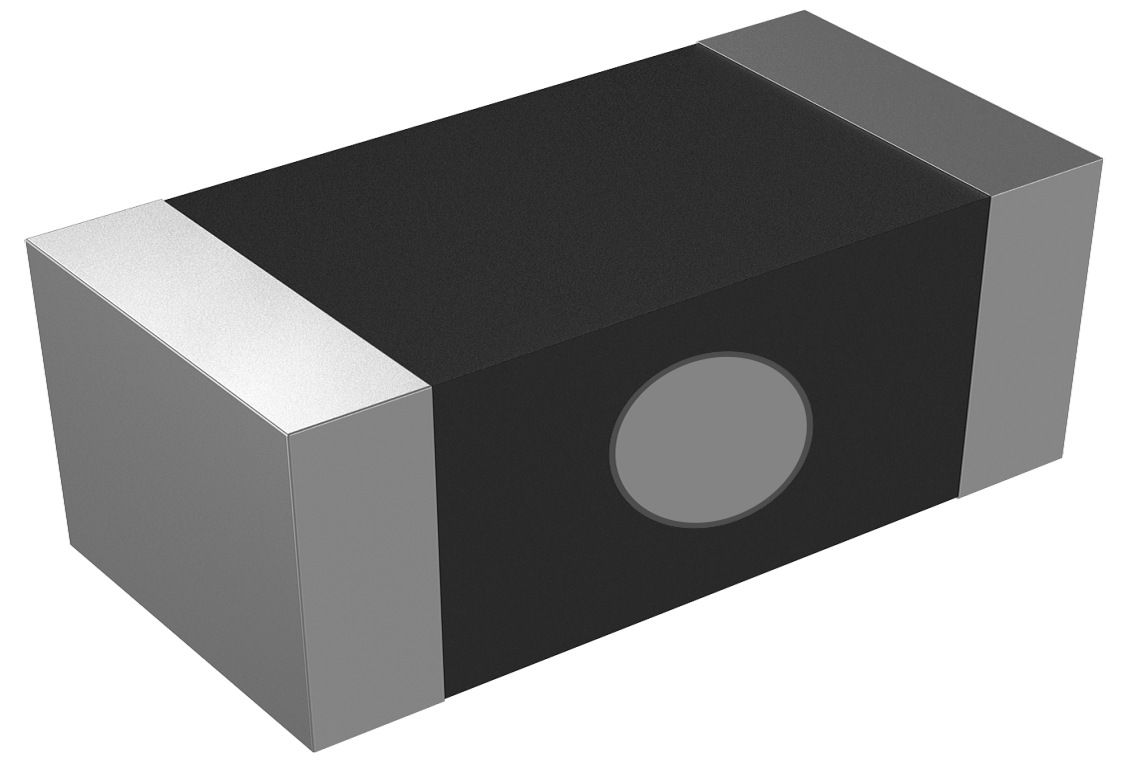

产品图片
概要
MPHM160809系列是在顺络成熟的叠层平台上研发出的新产品，新品MPHM系列有以下的几个特点：
1、 针对高密度贴装的电路，MPHM系列产品呈现优异的抗干扰/防耦合、漏磁的性能；
2、 产品外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；
3、 大额定电流、高可靠性、DCR等优异的电性能；
4、 满足主流的功率要求，采用叠层工艺，为客户提供高性价比的产品；
背景和开发目的
2022年TWS耳机出货量已达2.877亿台，占个人音频总出货量的68%，TWS耳机对电子元件的需求量庞大。在TWS耳机中，为了能够实现“随叫随到”的优质用户体验，众多功能在未使用时多处于待机状态，待机状态会持续消耗续航，可见续航是TWS耳机一项重要的参数指标。为了提高待机效率，需要用到开关型DC/DC电源芯片进行电源转换，而开关型DC/DC电源转换芯片的外围都需搭配一颗功率电感器作为储能器件。因此，根据不同产品的功能应用以及不同主平台的集成度差异，单个耳机内需要2-4颗功率电感。鉴于TWS的构造，无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小（数百mA）的额定电流，并且要求电感低损耗，以实现高转换效率和强的续航能力。顺络这次推出的新品MPHM系列不仅在电性能上能满足TWS耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
产品特点
超大电流、低DCR
Mark标识磁通方向
全磁屏蔽
极低漏磁
独石结构
应用
TWS耳机
智能手表、电子标签
手机
电源模块

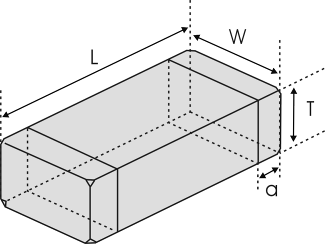

外观尺寸及推荐焊盘
Unit: mm [inch]
Type | L | W | T | a |
160809 | 1.60±0.15 [.063±.006] | 1.0±0.15 [.039±.006] | 1.0±0.15 [.039±.006] | 0.3±0.2 [.012±.008] |

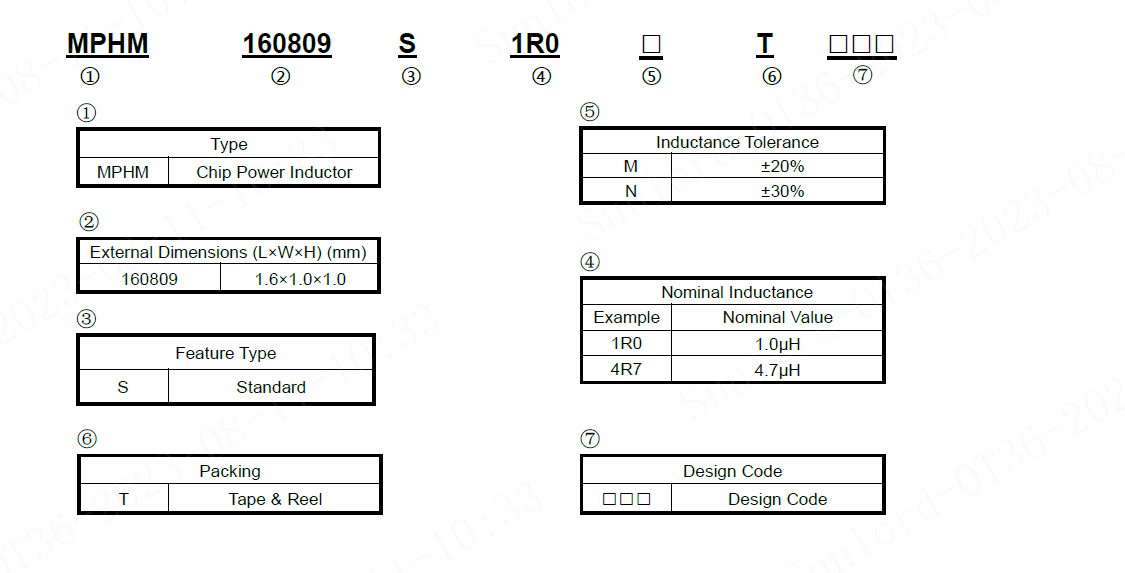

产品型号
主要产品规格和电气特性
MPHM160809-Y01 TYPE
Part Number 型号 | Inductance 电感量 | L Test Freq. L测试频率 | DC Resistance 直流电阻 | Min. Self- resonant Frequency 自谐频率 | Saturation Current 饱和电流 | Heat Rating Current Max. 温升电流 | Thickness 厚度 |
Units单位 | μH | MHz | Ω | MHz | mA | mA | mm [inch] |
Symbol符号 | L | Freq. | DCR | S.R.F | Isat | Irms | T |
Max. | Typ. | Max. | Typ. |
MPHM160809S1R0□TY01 | 1.0 | 1 | 0.237 | 0.190 | 110 | 700 | 750 | 750 | 1.0±0.15 [.039±.006] |
MPHM160809S2R2□TY01 | 2.2 | 1 | 0.500 | 0.400 | 70 | 480 | 520 | 550 |
MPHM160809S4R7□TY01 | 4.7 | 1 | 0.750 | 0.600 | 55 | 320 | 360 | 450 |
MPHM160809S6R8□TY01 | 6.8 | 1 | 1.150 | 0.900 | 40 | 250 | 300 | 350 |
MPHM160809S100□TY01 | 10 | 1 | 1.500 | 1.200 | 30 | 220 | 240 | 280 |
MPHM160809-Y02 TYPE
Part Number 型号 | Inductance 电感量 | L Test Freq. L测试频率 | DC Resistance 直流电阻 | Min. Self- resonant Frequency 自谐频率 | Saturation Current 饱和电流 | Heat Rating Current Max. 温升电流 | Thickness 厚度 |
Units单位 | μH | MHz | Ω | MHz | mA | mA | mm [inch] |
Symbol符号 | L | Freq. | DCR | S.R.F | Isat | Irms | T |
Max. | Typ. | Max. | Typ. |
MPHM160809S1R0□TY02 | 1.0 | 1 | 0.190 | 0.170 | 110 | 750 | 950 | 1100 | 1.0±0.15 [.039±.006] |
MPHM160809S2R2□TY02 | 2.2 | 1 | 0.350 | 0.280 | 70 | 480 | 550 | 900 |
MPHM160809S4R7□TY02 | 4.7 | 1 | 0.420 | 0.525 | 55 | 320 | 360 | 700 |
※□: Please specify the inductance tolerance code (M=±20%, N=±30%);
※Rated current: Isat or Irms, whichever is smaller;
※Isat: DC current at which the inductance drops approximate 30% from its value without current;
※Irms: DC current that causes the temperature rise (△T =40°C) from 20°C ambient.
MPHM160809系列
Inductance vs. Frequency Characteristics

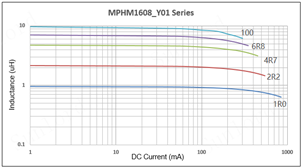

Inductance vs. DC Current Characteristics
Inductance vs. Frequency Characteristics

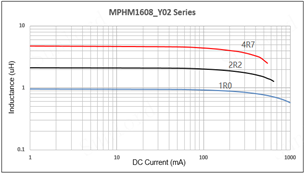

Inductance vs. DC Current Characteristics
产品详细信息
相关产品信息请参阅MPHM系列
PDF链接
应用于智能穿戴-MPHM160809系列.pdf
生产
已量产
应用案例
MPHM应用于TWS的场景

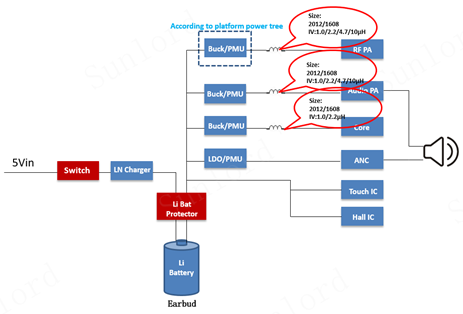

耳机应用框图
推荐型号如下
Part Number 型号 | Inductance 电感量 | L Test Freq. L测试频率 | DC Resistance 直流电阻 | Min. Self- resonant Frequency 自谐频率 | Saturation Current 饱和电流 | Heat Rating Current Max. 温升电流 | Thickness 厚度 |
Units单位 | μH | MHz | Ω | MHz | mA | mA | mm [inch] |
Symbol符号 | L | Freq. | DCR | S.R.F | Isat | Irms | T |
Max. | Typ. | Max. | Typ. |
MPHM160809S1R0MTY02 | 1.0 | 1 | 0.190 | 0.170 | 110 | 750 | 950 | 1100 | 1.0±0.15 [.039±.006] |
MPHM160809S2R2MTY02 | 2.2 | 1 | 0.350 | 0.280 | 70 | 480 | 550 | 900 |
MPHM160809S4R7MTY02 | 4.7 | 1 | 0.420 | 0.525 | 55 | 320 | 360 | 700 |
